Fuji Time Delta-C -ul­tra­ää­ni­vir­taus­mit­ta­ri

Fuji Time Delta-C -ul­tra­ää­ni­vir­taus­mit­ta­ri

Fuji Time Delta-C -ultraäänivirtausmittari on putken päälle asennettava niin sanottu Clamp-On -mittaus. Fuji Electricin kehittämä edistyksellinen signaalien käsittelymenetelmä vähentää kuplien ja virtauksessa olevien häiriöiden vaikutusta. Menetelmä perustuu Fujin ABM (Anti-Bubble Measurement) -laskenta-algoritmiin. Algoritmin avulla kuplista aiheutuvien häiriöiden sietokyky on noin kymmenkertainen tavanomaisiin ultraäänimittausmenetelmiin verrattuna. Signaalikäsittelyn ansiosta kuplien osuus voi olla jopa 12 % vol, ilman että mittaus häiriintyy.

Ultraäänivirtausmittari ei aiheuta painehäviötä. Vähäinen huollon tarve koska laitteessa ei ole liikkuvia osia.

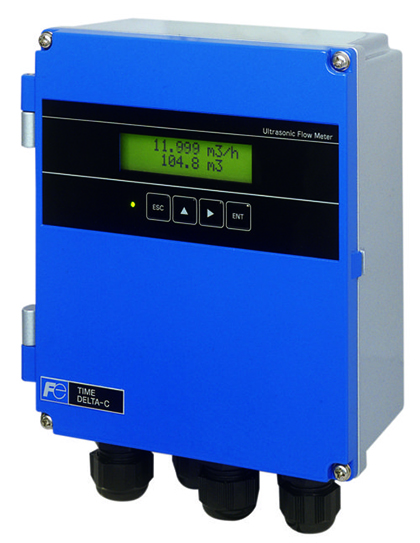

Fuji Time Delta-C -mittarin ultraäänianturit kiinnitetään asennuskiskon avulla putkeen nopeasti ja vaivattomasti. Antureiden signaalikaapelit viedään vahvistimelle, jonka näytöllä virtauksen tiedot on esitetty selkeästi kahdella 16 merkin rivillä. Mittarin paneelin helppokäyttöisten painikkeiden avulla laitteen parametrointi onnistuu vaivattomasti. Näytön valikkojen kautta on pääsy myös kattavaan diagnostiikkavalikkoon.

Time Delta FSV-2 -versiossa on myös lämpötehon laskentaominaisuus. Mittarille kytketään tulo- ja lähtöpuolen lämpötilamittaukset, joiden eron ja virtauksen perusteella lasketaan lämpöteho. Teho voidaan parametroida mittarin analogiseen lähtökanavaan. Äänen kulkuaikaan perustuva menetelmä ei vaadi putkilinjan muutoksia. Anturit asennetaan putken päälle, eikä mekaanisia muutoksia tarvita. Mittausmenetelmän ansiosta painehäviötä ei ilmene, ja huollon tarve on erittäin vähäinen.

Fuji Time Delta-C -virtausmittari soveltuu erinomaisesti useimpiin teollisuuden nestevirtauksien mittaamiseen ja kaikentyyppisille nesteille. Fuji Electricin lähes satavuotinen historia sekä pitkäjänteinen kehitystyö takaavat laadukkaiden mittareiden tuotannon.

Käyttökohteet

Fuji Time Delta-C soveltuu kaikentyyppisten nesteiden virtausmittaukseen, kuten vesi, lauhteet, öljyt, polttoaineet, jäähdytysnesteet jne. Soveltuu myös sähköä johtamattomille nesteille ja eri teollisuuden aloille, kuten

  • Kemian ja petrokemianteollisuus
  • Vesilaitokset
  • Voimalaitokset, kaukolämpölaitokset
EDUT
  • Vaivaton käyttö. Asennus ei vaadi mekaanisia muutoksia putkilinjaan.
  • Erinomainen häiriöiden ja kuplien sietokyky ABM-signaalikäsittelyn ansiosta.
  • Vähäinen huoltotarve. Ultraäänimittaus ei aiheuta painehäviötä, eikä laitteessa ole liikkuvia osia.



TEKNISET TIEDOT
  • Mittausperiaate: Clamp-On kulkuaikamenetelmä
  • Putkikoko: 13-6000 mm
  • Anturikaapelit: Anturikaapeleiden pituus 5-150 m, optiona 300 m saakka
  • Tarkkuus: +/- 1,0 % lukemasta (Tarkkuus ja virtausnopeus riippuvat valitusta anturimallista)
  • Nesteen lämpötila: -40°C to +200°C (Anturivalinnan mukaan)
  • Mittausalue: +/- 0-0,3…32 m/s
  • Materiaali: Lähetin, alumiiniseos
  • Signaalit: 4-20 mA, kaksi digitaalilähtöä. Lähdöt parametroinnin mukaan
  • Näyttö: Kaksirivinen, 16 merkkiä. Hälytysindikaatio punaisella
  • Kieli: Englanti, Saksa, Ranska, Espanja sekä Japani
  • Ominaisuudet: Nollatason asetus, vaimennus, nollaleikkuri, hälytys, lähdön vikatila, lähdön rajoitukset, kaksisuuntainen mittaus, virtauksen raja, esiaseteltava laskuri
  • Energialaskenta: Time Delta FSV-2 versio. Lämpötilatulot 2 kpl, Pt100
  • Väylä: Modbus RS-485, optiona
  • Jännite: 20-30 VDC, 100-240 VAC, 50/60 Hz
  • Tehon kulutus: AC 15 VA, DC 6 W
  • Ympäristön lämpötila: Vahvistin -20…55°C, anturit -20…60°C
  • Ympäristön kosteus: Lähetin 95 %, anturit 90 % RH
  • Suojaus: IP 66
  • Mitat: Vahvistin 142 x 170 x 70 mm
  • Hyväksynnät:
    • LVD (2014/35/EU), EN 61010-1
    • EMC (2014/30/EU), EN 61326-1, EN 55011, EN 61000-3-2 (A), EN 61000-3-3
    • EN 61326-2-3, RoHS (2011/65/EU), EN 50581
Anturit
AnturiPutkikoko, mmLämpötila
FSSA25-50, 50-225-20…100 °C
FSSC50-600, 300-1200-40…120 °C
FSSD13-100-40…100 °C
FSSE200-1000, 500-6000-40…80 °C
FSSH50-200, 150-400-40…200 °C
