Fuji FST Spool Piece -ultraäänivirtausmittari

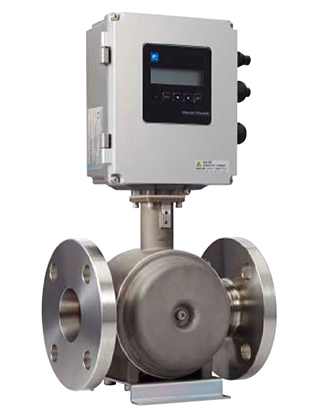

Fuji FST Spool Piece on kolmikanavainen, kiinteästi asennettava ultraäänivirtausmittari. Fuji Electricin kehittämä edistyksellinen signaalien käsittelymenetelmä vähentää kuplien ja virtauksessa olevien häiriöiden vaikutusta. Menetelmä perustuu Fujin ABM (Anti-Bubble Measurement) -laskenta-algoritmiin. Algoritmin avulla kuplista aiheutuvien häiriöiden sietokyky on noin kymmenkertainen tavanomaisiin ultraäänimittausmenetelmiin verrattuna. Signaalikäsittelyn ansiosta kuplien osuus voi olla jopa 12 % vol, ilman että mittaus häiriintyy.
Fuji FST Spool Piecen kolmen rinnakkaisen anturiparin avulla mittauksen tarkkuus saadaan jopa +/- 0,2 % -lukemaan saakka. Useampi anturipari takaa laadukkaan mittaustuloksen, vaikka virtausprofiili muuttuisi. Mittarin paneelin helppokäyttöisten painikkeiden ansiosta laitteen parametrointi onnistuu vaivattomasti. Mittauslukemat on esitetty selkeästi näytön kahdella 16 merkin rivillä. Räjähdysvaarallisten tilojen mittarissa operointi tapahtuu magneetin avulla, jolloin kantta ei tarvitse avata.
Ultraäänen kulkuaikaan perustuva mittausmenetelmä soveltuu kaikentyyppisten nestevirtauksen mittaamiseen. Kiinteästi mittausputkeen asennetut anturit eivät aiheuta painehäviötä ja huollon tarve on vähäinen. Fuji Spoolin Piecen ominaisuudet takaavat erinomaisen tarkkuuden ja luotettavuuden teollisuuden nestevirtausten mittaamiseen.
Käyttökohteet
Fuji Spool Piece soveltuu kaikentyyppisten nesteiden virtausmittaukseen, kuten vesi, lauhteet, öljyt, polttoaineet, jäähdytysnesteet jne. Soveltuu myös sähköä johtamattomille nesteille ja eri teollisuuden aloille, kuten
- Kemian ja petrokemianteollisuus
- Vesilaitokset
- Voimalaitokset, kaukolämpölaitokset
EDUT
- Kolmen anturiparin ansiosta erittäin tarkka mittaustulos myös virtausprofiilin muuttuessa.
- Erinomainen häiriöiden ja kuplien sietokyky ABM-signaalikäsittelyn ansiosta.
- Vähäinen huoltotarve. Ultraäänimittaus ei aiheuta painehäviötä.
TEKNISET TIEDOT
- Mittausperiaate: Kulkuaikamenetelmä, 3-kanavainen
- Putkikoko: DN 25 (tulossa), DN 50, DN 80, DN 100
- Laipat: DIN PN16, DIN PN40, ANSI 150 LB, ANSI 300 LB, JIS 10K, JIS 20K
- Tarkkuus: +/-0,2 % lukemasta (virtausnopeudella 1-10 m/s)
- Paine: Laipan mukaisesti
- Nesteen lämpötila: -40°C - +150°C
- Mittausalue: +/- 0,3…10 m/s
- Materiaali Ruostumaton 316L, anturit SCS13. Lähetin, alumiiniseos
- Signaalit: 4-20 mA, määräpulssit, hälytys
- Näyttö: Kaksirivinen, 16 merkkiä. Hälytysindikaatio punaisella
- Kieli: Englanti, Saksa, Ranska, Espanja sekä Japani
- Ominaisuudet: Nollatason asetus, vaimennus, nollaleikkuri, hälytys, lähdön vikatila, lähdön rajoitukset, kaksisuuntainen mittaus, virtauksen raja, esiaseteltava laskuri
- Väylät: (optiona) RS-485
- Jännite: 20-30 VDC, 100-240 VAC, 50/60 Hz
- Tehon kulutus: AC 20 VA, DC 6 W
- Lämpötila: Vahvistin -40…60 °C
- Ympäristön kosteus: 90 % RH
- Suojaus: IP 66
- Mitat: Vahvistin 142 mm x 170 mm x 76 mm. Laippa putkikoon mukaan, erillinen taulukko
- Hyväksynnät:
- LVD (2014/35/EU), EN 61010-1
- EMC (2014/30/EU), EN 61326-1, EN 55011, EN 61000-3-2 (A), EN 61000-3-3
- EN 61326-2-3, RoHS (2011/65/EU), EN 50581
- Atex: IECEx, ATEX, NEPSI, and Japanese ex-proof certification
Virtausalue
Halkaisija mm | 25 | 50 | 80 | 100 |
Minimi m3/h | 0-0,54 | 0-2,13 | 0-4,65 | 0-7,99 |
Maksimi m3/h | 0-17,6 | 0-70,6 | 0-154,8 | 0-266,0 |
