Fuji FDW ul­tra­ää­ni­vir­taus­mit­ta­ri

Fuji FDW ul­tra­ää­ni­vir­taus­mit­ta­ri

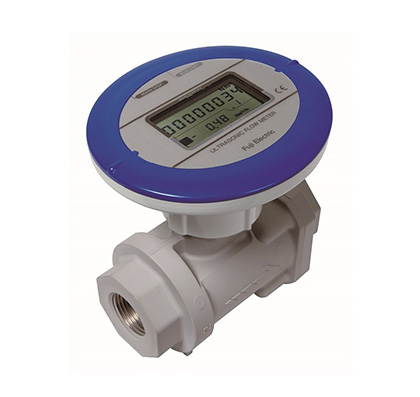

Ultraäänivirtausmittareiden usein oletetaan soveltuvan vain nesteille, mutta Fuji Electric on kehittänyt kulkuaikaan perustuvan ultraäänivirtausmittarin kaasuille. Kiinteästi asennettava Fuji FWD on ilman ja typen virtausmittauksille soveltuva uudentyyppinen mittari.

Tilavuusvirtauksen lisäksi Fuji FDW:lla voidaan mitata normeerattua tilavuusvirtausta. Normikuutioiden referenssipisteet parametroidaan mittarille, jolloin laite mittaa esimerkiksi Nm3/h-virtausta. Laaja mittausalue 1:60 antaa tarkan mittaustuloksen niin pienillä kuin suurillakin virtauksilla. Ultraääniperiaatteen ansiosta myös virtauksen suunta mitataan, ja suuntatieto on saatavissa myös digitaaliseen lähtöön. Mittari voidaan toimittaa tarvittaessa ilman käyttöjännitteen syöttöä. Akkukäyttöinen versio ei vaadi kaapelointia, ja akun kesto on 10 vuotta.

Selkeä 96 x 48 mm:n näyttö kuvaa monipuoliset tiedot mittauksesta: mittauksen tila ja vikatiedot, normeerattu/vakio-virtaus, mitattava kaasu, virtaus ja määrä. Havainnolliset, mittauksen laatua ilmaisevat indikaatiot kertovat mittauksen suorituskyvystä ja helpottavat vian etsintää.

Fuji FWD -mittari soveltuu erityisesti ilmakompressoreiden ohjaamiseen, ilmamäärän mittaamiseen, putkilinjan vuotojen ilmaisemiseen sekä lukuisiin eri kohteisiin ilman- ja typpikaasun virtausmittauksissa.

Käyttökohteet

Prosessiteollisuuden ilma- ja typpivirtaukset, kompressorien ohjaus, vuodon ilmaisu eri teollisuuden kohteissa, kuten:

  • Kemianteollisuus
  • Paperi- ja selluteollisuus
  • Voimalaitokset
EDUT
  • Erinomainen öljyn, pölyn ja lian kestoisuus.
  • Ultraäänimittari ei aiheuta painehäviöitä.
  • Huollon tarve erittäin vähäinen, koska mittarissa ei ole liikkuvia osia.



TEKNISET TIEDOT
  • Putkikoot: 25, 32, 40, 50, 65, 80, 100, 150 ja 200 mm
  • Käyttöjännite: 24 VDC tai litium-ioni akku (kesto noin 10 v.)
  • Tehon kulutus: 24 VDC, 1,5 W
  • Kaasut: Ilma ja typpi (Typpi, putkikoot 25-80 mm)
  • Paine: Kaasun paine < 10 bar(g)
  • Lämpötila: Kaasun lämpötila -10…60°C
  • Etänäyttö: Anturikaapelit 5 tai 20 m
  • Näyttö: Virtaus, määrä, resetoitava määrä
  • Signaalit: 4-20 mA lähtö ,2 open collector (Lähtöjä ei akkuversiossa)
  • Materiaali: Vahvistinosa, alumiiniseos
  • Suojaus: IP 64
  • Ympäristöolosuhteet: -20…70°C, RH 90 %
  • Toiminnot: Virtausmittaus Aout, määrä pls., virtauksen suunta, hälytykset, vikatila
Suorituskyky
Putken halkaisija  Alue (+/-) m3/h  Tarkkuus +/- 2 %  Tarkkuus +/- 5 %
25  0,6-35  3,5-35 m3/h  6,5-65 m3/h
32  1,1-65  6,5-65 m3/h  1,1-6,5 m3/h
40  1,3-80  8-80 m3/h  1,3-8 m3/h
50  2,5-150  15-150 m3/h  2,5-15 m3/h
65  4-240  24-240 m3/h  4-24 m3/h
80  5-300  30-300 m3/h  5-30 m3/h
100  10-500  50-500 m3/h  10-50 m3/h
150  24-1200  120-1200 m3/h  24-120 m3/h
200  40-2000  200-2000 m3/h  40-200 m3/h
