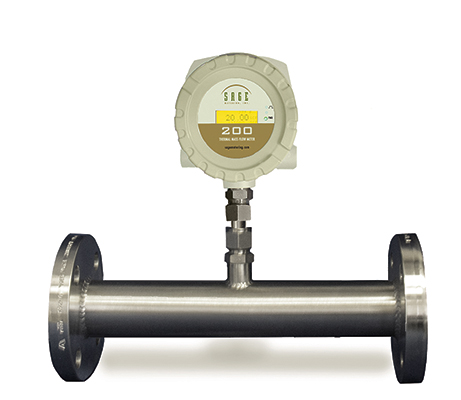

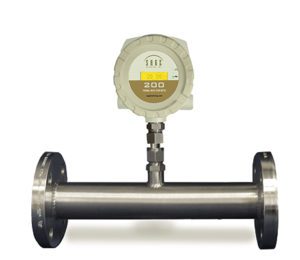

Sage 200 -virtausmittari

Sage 200 -virtausmittari

Sage 200 -virtausmittari on suositun Sage Prime -mittarin edullisempi, korkeatasoinen vaihtoehto. Mittarin näyttöyksikössä on vakiona virtaus, lämpötila ja kumulatiivinen laskenta. Termisen massavirtamittarin etuina on muun muassa suora massamäärän mittaus. Terminen mittausmenetelmä on lähes ainoa tapa mitata massamäärää coriolis-periaatteen lisäksi.

Sage 200 -virtausmittarissa ei ole liikkuvia osia, eikä massavirran laskentaan tarvita erillisiä lämpötilan ja paineen mittauksia. Luja kaksipuolinen IP 66 -suojattu kotelo erottaa mittarin elektroniikan etuosan näyttöyksiköstä. Mittarin takaosassa sijaitsevat liitynnät, joihin kytketään signaalit ja käyttöjännitteet 24VDC tai optiona 230 VAC. Sage 200 -mittari on saatavilla myös ilman näyttöyksikköä.

Sage 200 -virtausmittari voidaan toimittaa joko asennusventtiilin kanssa tai kiinteänä asennuksena. Asennusventtiilin avulla anturin irrottaminen prosessista on helppoa myös prosessin ollessa käynnissä. Virtausmittari voidaan toimittaa erillisellä lähetin-anturi -sovelluksella (SRP, separate) tai kompaktina mittarina, jossa anturi on integroituna lähettimeen (SIP, integrated). Asennusventtiilin avulla anturin irrotus prosessista on erittäin helppoa myös prosessin käynnissä ollessa. Myös kiinteä asennustapa on mahdollinen. Mittari toimitetaan aina tehdaskalibroituna, jolloin saavutetaan paras mahdollinen mittatarkkuus. Kalibrointi suoritetaan yli 110 kalibrointipisteen avulla.

Käyttökohteet

Sage 200 soveltuu virtausmittauksiin eri kaasuille, kuten maakaasu, ilma, biokaasut sekä muut kaasut, eri teollisuuden kohteissa, kuten:

  • Prosessiteollisuus
  • Voimalaitokset
  • Paperi- ja kemianteollisuus

HyXo vastaa kaikkien toimittamiensa laitteiden huolloista ja kalibroinneista, sillä ainoastaan kalibroitu ja testattu laite takaa käyttäjän turvallisuuden. Me huolehdimme laitteista koko elinkaaren ajan ja tarjoamme myös tarvittavat varaosat, jolloin asiakas Suomessa saa luotettavaa laitehuoltoa suomeksi.

EDUT
  • Helppokäyttöinen. Sage 200 –virtausmittarin termisen mittausperiaatteen vuoksi anturissa ei ole liikkuvia osia ja painehäviö on erittäin pieni. Lähes huoltovapaa mittausmenetelmä, vain anturipään puhdistus riittää.
  • Patentoidun asennusventtiilin ansioista huolto ja kalibrointi onnistuvat myös prosessin käynnissä ollessa.
  • Erillisellä anturilla (SPR) vahvistimen ja anturin välinen etäisyys max 300 metriä.
    Kiinteän asennuksen mittareissa on integroitu virtauksen oikaisija.



TEKNISET TIEDOT
  • Koko: Lähetinosa 117 x 114 x 110 mm
  • Anturit, vakiokoko:
    • 6″, 12″, 15″, 18″, 24″, 30″, 36″
    • 152 mm, 304 mm, 381 mm, 457 mm, 609 mm, 762 mm, 914 mm
  • Kotelon materiaali: Alumiiniseos
  • Anturin materiaali: 316L SS tai Hastelloy C267
  • Suojausluokka: NEMA 4X (IP66)
  • Läpiviennit: ½” NPT kaapeliläpivienti tulpattuna
  • Syöttöjännite: 24 VDC. Optiona 90-265 VAC
  • Näyttö: Musta teksti keltaisella taustalla. Virtaus, lämpötila, laskuri. Myös ei näytöllinen versio saatavana.
  • Ulostulot: 4-20mA sekä 24 VDC pulssi. Optiona Modbus RTU
  • Käyttölämpötila: Lähetin: -40°C to +65°C. Prosessilämpötila -40…93 °C. Optiona 232 °C
  • Paine: 34 bar(g). Korkeamman paineen anturi optiona.
  • Tarkkuus: +/- 1,0 % lukemasta, +/- 0,5 % täydestä alueesta
  • Toistettavuus: +/- 0,2 %
  • Hyväksynnät: ATEX: Class 1, Div 2, Groups B, C, D, T4
  • Standardit:
    • EN61000-6-4 for Electromagnetic compatibility
    • EN61000-3-2 for Harmonics
    • EN61000-3-3 for Flicker
    • EN61000-6-2 for Electromagnetic Compatibility (Immunity for Industrial Environments), which includes EN61000-4-2 for ESD
    • EN61000-4-3 for Radiated Immunity
    • EN61000-4-4 for EFT/B; EN61000-4-5 for Surge
    • EN61000 for Conducted Immunity
    • EN61000-4-8 for Magnetic Immunity
    • EN61000-4-11 for Voltage Interruptions
  • Turvallisuus:
    • ANSI 12.12.01, Electrical Equipment for Use in Class I and II,
    • Division 2, and Class III Hazardous, CSA C22.2 No. 213-M1987 (R1999),
    • UL/CSA 61010-1
