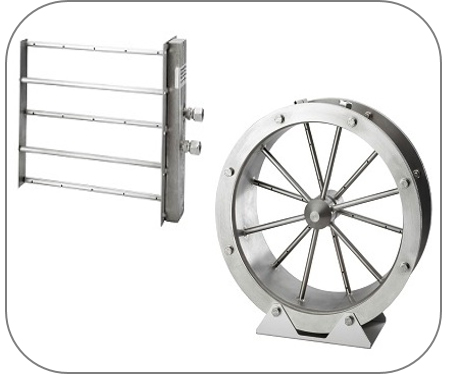

Lamtec-mit­ta­ke­hik­ko ilma­mää­rän mit­tauk­seen

Lamtec-mit­ta­ke­hik­ko ilma­mää­rän mit­tauk­seen

Lamtecin mittakehikko on kehitetty ilmamäärän virtauksen mittauksiin kanavissa tai putkissa. Mittakehikko soveltuu erinomaisesti esimerkiksi polttoilman mittaukseen suurissa kanavissa, joissa ei yleensä ole riittäviä suoria osuuksia tavanomaisille ratkaisuille.

Mittakehikko asennetaan normaalisti laippojen väliin ilmakanavaan, joko pysty- tai vaaka-asennuksena. Laite on rakennettu useasta pitot– putkesta, jotka asennetaan kehikkoon ja liitetään paine-erolähettimeen impulssiputkilla.

Mittakehikko itsessään aiheuttaa vain minimaalisen pysyvän painehäviön tavanomaiseen tekniikkaan verrattuna. Tarvittaessa mittakehikko voidaan varustaa puhallusautomatiikalla mahdollisten tukosten poistamiseksi.

Mittakehikon perusmateriaalina on haponkestävä teräs lämpötilaan 400 °C asti. Tarvittaessa kehikko voidaan valmistaa eri materiaalista käyttökohteen prosessiarvojen mukaan. Kehikko soveltuu käytettäväksi 3 … 40 m/s virtausnopeuksissa putkiin, joiden halkaisija on 100 … 1600mm. Muut mitat kysyttäessä.

Käyttökohteet

Ilmamäärän mittaukset poltinsovelluksissa

  • Voimalaitokset
  • Kattilalaitokset
EDUT
  • Toimiva mittausratkaisu kanaviin ja putkiin, joissa ei ole riittäviä suoria osuuksia
  • Mittakehikko aiheuttaa vain minimaalisen pysyvän painehäviön
  • Kalibroitavissa ± 2 % tai ± 1 % alueesta
  • Asennus pysty- tai vaakaputkeen/kanavaan
TEKNISET TIEDOT
  • Tarkkuus: ± 5 % mitta-alueesta, toistettavuus ± 1 %
  • Materiaalit: haponkestävä teräs 1.4404, tarvittaessa muita vaihtoehtoja
  • Asennus: Laippojen väliin putkeen tai kanavaan, saatavana myös hitsausliitäntäisenä
  • Lämpötila: +5°C…+400°C
  • Paine: -0,5…+0,5 bar
  • Asiapaperit: materiaalitodistukset ja mitoituslaskenta
