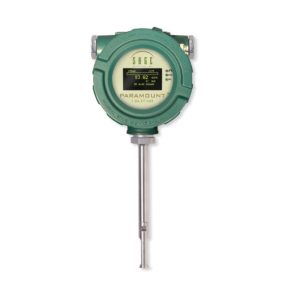

Sage Paramount 400 -virtausmittari

Sage Paramount 400 -virtausmittari

Sage Paramount 400 -virtausmittari edustaa Sage-sarjan virtausmittarien kehittynein ja monipuolisin malli.

Mittarissa on selkeä OLED-näyttö, jossa mittaustiedot virtauksesta sekä numeerisena että graafisena osoituksena. Lisäksi mittari näyttää lämpötilan, tehon ja kumulatiivisen laskennan. Termisen massavirtausmittarin etuina on muun muassa suora massamäärän mittaus. Terminen mittausmenetelmä on lähes ainoa tapa mitata massamäärää coriolis-periaatteen lisäksi.

Sage Paramount 400 -virtausmittarissa ei ole liikkuvia osia, eikä massavirran laskentaan tarvita erillisiä lämpötilan tai paineen mittauksia. Luja kaksipuolinen IP 66-suojattu kotelo erottaa mittarin elektroniikan etuosan näyttöyksiköstä. Mittarin takaosassa sijaitsevat liitynnät, joihin kytketään signaalit ja käyttöjännitteet 24VDC tai optiona 230 VAC.

Sage Paramount 400 -virtausmittari voidaan toimittaa erillisellä lähetin-anturi –sovelluksella 402 tai kompaktina 401 mittarina, jossa anturi on integroituna lähettimeen. Asennusventtiilin avulla anturin irrotus prosessista on erittäin helppoa myös prosessin ollessa käynnissä. Myös kiinteä asennustapa on mahdollinen. Mittari toimitetaan aina tehdaskalibroituna, jolloin saavutetaan paras mahdollinen mittatarkkuus. Kalibrointi suoritetaan yli 110 kalibrointipisteen avulla. Tehon osoituksen avulla mittarin kalibrointi voidaan tarkistaa helposti ja nopeasti prosessia häiritsemättä.

Käyttökohteet

Sage Paramount 400 soveltuu virtausmittaukseen eri kaasuille, kuten maakaasu, ilma, biokaasut sekä muut kaasut, eri teollisuuden kohteissa, kuten:

  • Prosessiteollisuus
  • Voimalaitokset
  • Paperi- ja kemianteollisuus

HyXo vastaa kaikkien toimittamiensa laitteiden huolloista ja kalibroinneista, sillä ainoastaan kalibroitu ja testattu laite takaa käyttäjän turvallisuuden. Me huolehtidimme laitteista koko elinkaaren ajan, ja tarjoamme myös varaosatoimituksen määräaikaishuoltoa varten, jolloin asiakkaamme Suomessa saavat yksilöllistä ja laadukasta palvelua suomen kielellä.

EDUT
  • Helppokäyttöinen. Termisen mittausperiaatteen vuoksi anturissa ei ole liikkuvia osia ja painehäviö on erittäin pieni. Lähes huoltovapaa mittausmenetelmä, vain anturipään puhdistus riittää. Patentoidun asennusventtiilin ansioista huolto ja kalibrointi onnistuvat myös prosessin ollessa käynnissä.
  • Erillisellä anturilla (malli 402) vahvistimen ja anturin välinen etäisyys max 300 metriä.
  • Laaja mittausalue, jopa 100:1. Etuna myös HART– ja Modbus–yhteensopivuus.



TEKNISET TIEDOT
  • Koko: Lähetinosa 117 x 165 x 203 mm
  • Anturit, vakiokoko:
    • 6″, 12″, 15″, 18″, 24″, 30″, 36″ ja 48″:
    • 152 mm, 304 mm, 381 mm, 457 mm, 609 mm, 762 mm, 914 mm ja 1219 mm
  • Kotelon materiaali: Alumiiniseos
  • Anturin materiaali: 316L SS tai Hastelloy C267
  • Suojausluokka: NEMA 4X (IP66)
  • Läpiviennit: ½” NPT kaapeliläpivienti tulpattuna
  • Syöttöjännite: 24 VDC, 115/230 VAC < 2,5 W (Optiona aurinkokennosovellus 12 VDC)
  • Näyttö: OLED, vihreä teksti mustalla taustalla. Virtaus, lämpötila, laskuri, graafinen virtauksen osoitus sekä mittausteho
  • Ulostulot: 4-20mA sekä 24 VDC pulssi. RS-485 Modbus RTU, optiona HART
  • Käyttölämpötila: Lähetin: -40°C to +65°C. Prosessilämpötila -40…+93 °C, optiona 232 °C
  • Paine: 34 bar(g), optiona 67 bar(g)
  • Tarkkuus: +/- 1,0 % lukemasta, +/- 0,5 % täydestä alueesta
  • Toistettavuus: +/- 0,2 %
  • Hyväksynnät:
    • ATEX: Class 1, Div 2,
    • Groups B, C, D, T4 sekä ATEX: Ex nA IIC T4
  • Standardit:
    • EN61000-6-4 for Electromagnetic compatibility
    • EN61000-3-2 for Harmonics
    • EN61000-3-3 for Flicker
    • EN61000-6-2 for Electromagnetic Compatibility (Immunity for Industrial Environments), which includes EN61000-4-2 for ESD
    • EN61000-4-3 for Radiated Immunity
    • EN61000-4-4 for EFT/B; EN61000-4-5 for Surge
    • EN61000 for Conducted Immunity
    • EN61000-4-8 for Magnetic Immunity
    • EN61000-4-11 for Voltage Interruptions
  • Turvallisuus:
    • ANSI 12.12.01, Electrical Equipment for Use in Class I and II,
    • Division 2, and Class III Hazardous, CSA C22.2 No. 213-M1987 (R1999),
    • UL/CSA 61010-1
