Pitot putki

Pitot putki

Pitot putken käyttö perustuu mittauksen aiheuttamaan paine-eroon, joka on verrannollinen nesteen dynaamiseen paineeseen. Pitot putki laskee virtauksen putkessa suurimman nopeuden alueella ja se asennetaan putken keskelle kohtisuoraan virtausta vasten. Menetelmä sopii erityisen hyvin ilmamäärän mittaamiseen.

Pitot putki nesteiden ja kaasujen mittaukseen

Pitot putki on erittäin helppokäyttöinen eikä käytännössä aiheuta pysyvää painehäviötä. Mittaustapa on edullinen erityisesti suuriin putkiin. Sitä voidaan käyttää kohteissa, joissa ei edellytetä normin mukaista mittausta.

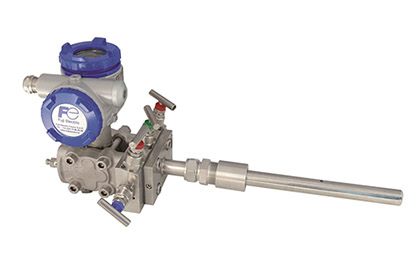

Pitot putket valmistetaan Fujin Ranskan tehtaalla ja ne voidaan toimittaa lähettimien ja venttiiliryhmien kanssa asennettuna.

Katso vaihtoehtoisesti myös laippojen väliin asennettavat mittalaipat tai suuttimet nesteen ja ilman korkea- ja matalapainesovelluksiin.

Käyttökohteet

Pitot putki soveltuu monipuolisesti eri teollisuuden kohteisiin, joissa ei edellytetä normin mukaista mittausta, kuten:

  • Biokaasun virtausmittaus
  • Kattilan ilmamäärän mittaus
  • Veden käsittelylaitosten ilmamäärän mittaus
  • Polttimien ilma- ja kaasumäärän mittaus
EDUT
  • Edullinen isoille putkille
  • Pysyvä painehäviö olematon
  • Asennusasento putkistossa pysty- tai vaakasuoraan



TEKNISET TIEDOT
  • Tarkkuus: ± 1 %, keskiarvottava malli
  • Materiaalit: AISI 316 haponkestävä teräs
  • Asennus: putkille Ø50 – 3000 mm
  • Liitäntä: putkeen 1/2’’ tai ¼” NPT ruuviliitännällä
  • Mitoitus: mitoitusohjelma
  • Asiapaperit: CE merkintä, materiaalitodistukset ja mitoituslaskenta
